工控機GPIO接口的用途
2021-08-26
GPIO=General Purpose Input Output，通用輸入輸出。GPIO口一是個比較重要的概念，用戶可以通過GPIO口和硬件進行數據交互(如UART)，控制硬件工作(如LED、蜂鳴器等),讀取硬件的工作狀態信號（如中斷信號）等。GPIO口在工控機中使用非常廣泛，是一種總線擴展器，能夠提供額外的控制和監視功能，用于數據采集和驅動控制使用，所以又分為DI(數字輸入)、DO(數字輸出)。1. GPIO用來做開關控制，是最常見的應用場景。
一般用來做LED燈開關控制，通過軟件代碼，在需要亮燈的時候調用GPIO口拉高函數，需要熄燈的時候調用GPIO拉低函數，即可實現控制。2. 按鍵檢測和輸入中斷信號
鍵檢測，其實也是我們經常說到的中斷。在高電平和低電平之間進行切換和中斷。一般GPIO端口默認狀態是低電平，當按鍵按下之后，被拉到高電平，而關于這個或高或低的電平，系統是能夠自動檢測到，并對此做出相應的判斷。比如：當按下按鍵時，系統檢測到為高電平，GPIO就會自動中斷。等到按鍵釋放了，GPIO口檢測到電壓回歸低電平，就判定為按鍵松開。3.GPIO的高階應用
GPIO除了簡單的輸入輸出之外，還可以做一些相對復雜的操作，例如模擬I2C或SPI數據線、ADC電壓檢測、輸出PWM波形等。特控帶GPIO口5G工控機介紹

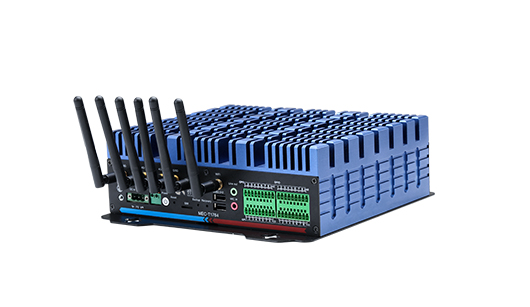

5G高性能無風扇工控機MEC-T1764
外觀時尚 : 鋁合金一體成型，結構緊湊，MiNi小巧，工藝精細，科技時尚
穩定可靠 : 純工業設計，強勁解熱熱管與純銅一體化的優良散熱結構，全密封鋁合金箱體，大面積鋁鰭散熱，可實現橫向與豎向等多種放置的自然對流散熱，機箱可抗接觸式6KV強電磁干擾，DC12V-24V寬壓輸入
高性能 : 支持65W及以下6/7/8/9 代1151 Intel Core i7/i5/i3 系列處理器
接口豐富 : 4*Intel LAN（可選2*LAN+2*POE LAN）,POE支持IEE 802.3AT規范，6*COM(2*RS232/422/485,4*RS232）,6*USB(4*USB3.0,2*USB2.0),32*GPIO(16*GPI,16*GPO), 1*遠程開關，1*一鍵還原，1*一鍵備份，1*VGA+1*HDMI,支持雙屏同步異步顯示，支持1*M.2 ,1*2.5寸硬盤位，2*MINI PCIE(支持WiFi)，1*SIM槽，1*M.2(支持4G/5G), 6*天線孔，1*PCIEx16+1*PCI或2*PCI(二選一)
應用方便 : 壁掛式、Vesa支架式安裝；移動5G與WiFi并存，設備可以輕松實現形體分離、通訊無障礙鏈接
